Sony Semiconductor Solutions lansează un senzor de imagine 8K orizontal, cu raport de aspect extins și Global Shutter pentru obiectivele cu montură C, care oferă o calitate ridicată a imaginii și performanțe de mare viteză

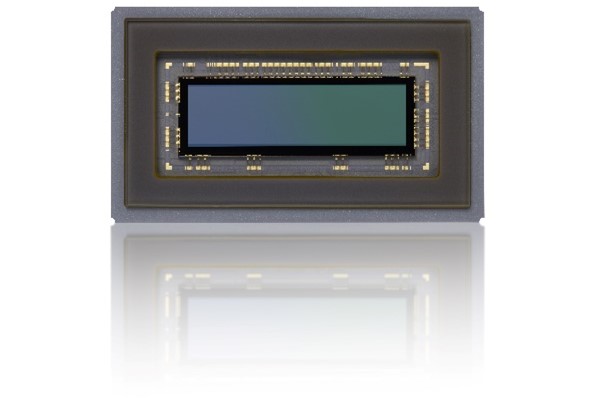

Atsugi, Japonia — Sony Semiconductor Solutions Corporation (SSS) anunță lansarea IMX901, un senzor de imagine CMOS cu raport de aspect extins și global shutter, rezoluție 8K pe orizontală și aproximativ 16.41 megapixeli efectivi. Senzorul IMX901 este compatibil cu obiectivele cu montură C, utilizate pe scară largă în aplicații industriale, și oferă o calitate ridicată a imaginii, dar și performanțe de mare viteză, contribuind astfel la rezolvarea unei varietăți de provocări din domeniul industrial.

Noul senzor oferă rezoluție înaltă și câmp de vizualizare extins, cu pixeli orizontali 8K și pixeli verticali 2K. În plus, acesta dispune de Pregius STM, o tehnologie global shutter cu o structură unică a pixelilor, oferind astfel posibilitatea fotografierii cu zgomot redus și captării de imagini de calitate înaltă și mare viteză, fără distorsiuni, totul într-o dimensiune compactă.

În plus, pentru a-și extinde gama de produse ce cuprinde senzori de imagine cu global shutter, SSS lansează și IMX902 care integrează pixeli orizontali 6K și pixeli verticali 2K și aproximativ 12.38 megapixeli efectivi.



Model Data (planificată) de livrare a unităților
Senzor de imagine CMOS stratificat IMX901, 1.4 (diagonală de 22.7 mm) 16.41- megapixeli*1 – efectivi iulie 2024
Senzor de imagine CMOS stratificat IMX902, 1.1 (diagonală de 17.5 mm) 12.38-megapixeli*1 -efectivi septembrie 2024

*1 Pe baza metodei de definire a pixelilor efectivi ai senzorilor de imagine.



În sistemele logistice actuale, în care benzile transportoare au lățimi și viteze mai mari, există o cerere tot mai mare de senzori de imagine care pot extinde zona de imagistică pentru citirea codurilor de bare și pot îmbunătăți performanța și eficiența în acest domeniu al imagisticii. De obicei, sunt necesare mai multe camere pentru a capta întreaga bandă transportoare în câmpul vizual, ceea ce poate duce la preocupări legate de creșterea dimensiunii și a costurilor sistemului de camere.

O singură cameră echipată cu senzorul nou lansat poate capta în plan orizontal o zonă extinsă, contribuind la reducerea numărului de camere și a costurilor asociate, în comparație cu metodele convenționale. În plus, valorificând structura originală cu iluminare din spate a SSS, noul produs Pregius S livrează atât imagini de mare viteză fără distorsiuni, cât și imagini de înaltă calitate. Produsul are, de asemenea, un interval dinamic extins de peste 70 dB și surprinde clar obiectele aflate în mișcare rapidă, cu până 134 fps (cadre pe secundă).*2

Noul produs poate capta imgini cu un raport de aspect extins, la o calitate ridicată a imaginii și cu viteză mare, poate fi utilizat pentru citirea codurilor de bare de pe benzile transportoare ale  instalațiilor logistice, pentru inspecții de viziune mecanică și inspecții care țin de detectarea defectelor și a zgârieturilor fine, precum și în alte scopuri.



*2 La ieșire pe 10 biți.



Caracteristici principale

  • Raportul de aspect extins cu pixeli orizontali 8K permite captarea de imagini de înaltă definiție, cu un unghi larg de vizualizare
  • Interval dinamic extins de peste de peste 70 dB+ și caracteristici de saturație ridicată pentru imagini de înaltă calitate, cu zgomot redus
  • 134 fps (cadre pe secundă), pentru imagini clare ale obiectelor aflate în mișcare
  • Suportă o varietate de interfețe de output (SLVS-EC™, MIPI, compatibil SLVS)

Noul senzor este echipat cu SLVS-EC și suportă până la 9.5 Gbps/bandă,*3 permițând captarea imaginilor de înaltă definiție, cu un număr mai mare de cadre pe secundă. Banda care permite un transfer mai mare de date face posibilă reducerea numărului de benzi alocate, extinzând gama de opțiuni de (FPGA). În plus, pe lângă interfața SLVS comună pentru camerele industriale, acesta suportă și MPI, permițând un suport flexibil pentru o gamă largă de configurații de sisteme de camere, pentru a satisface nevoile utilizatorilor.

*3 Din iunie 2024.



Pentru detalii, vă rugăm accesați link-urile de mai jos:

Paginile produselor IMX901 și IMX902: https://www.sony-semicon.com/en/products/is/industry/gs/imx901-902.html

Tehnologia Global shutter: https://www.sony-semicon.com/en/technology/industry/pregius.html

Interfața de mare viteză SLVS-EC: https://www.sony-semicon.com/en/technology/is/slvsec.html

Caracteristici principale

Model IMX901-AMR/AQR IMX902-AMR/AQR
Dimensiunea imaginii Diagonală de 22.7 mm (Type 1.4) Diagonală de 17.5 mm (Type 1.1)
Pixeli efectivi 8016 (H) × 2048 (V)
Approx.16.41 megapixeli
6048 (H) × 2048 (V)
Approx. 12.38 megapixeli
Dimensiunea unitară a celulei 2.74 μm (H) × 2.74 μm (V)
Cadre pe secundă Pixeli 10bit: 134 cadru/e

12bit: 91 cadru/e

Frecvența de intrare 37.125 MHz / 74.25 MHz / 6-27 MHz (Doar MIPI)
Sursă de alimentare 1.1 V, 1.8 V, 2.9 V, 3.3 V
Modul Shutter Global Shutter
Interfața de ieșire SLVS-EC: 4 / 2 / 1 bandă

SLVS: 8 / 4 / 2 bandă

MIPI D-phy: 4 / 2 / 1 bandă

Culoare Monocrom/Bayer Monocrom/Bayer
Ambalaj Ambalaj ceramic (LGA)

Dimensiuni: 38 mm × 22 mm



Notă: Logo-urile Pregius S, SLVS-EC sunt mărci comerciale înregistrate sau mărci comerciale ale Sony Group Corporation ori ale companiilor afiliate.
